Progettato per agevolare l’impilaggio dei pannelli lavorati.

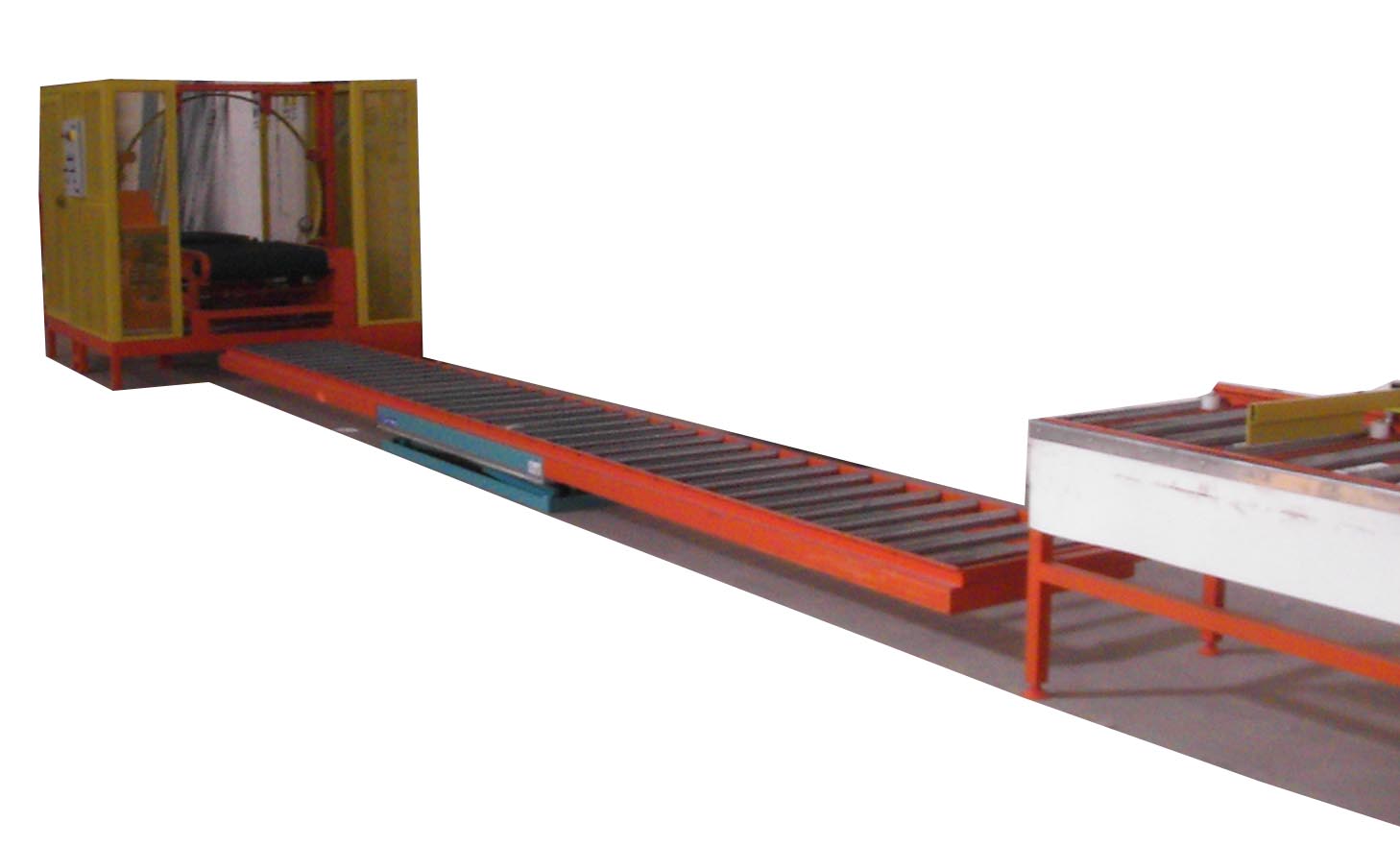

Esso è costituito da una rulliera di dimensioni 6500×870 mm installata su un banco a pantografo avente le seguenti caratteristiche:
– azionamento oleodinamico;
– centralina 380V-50Hz – 0.75 Kw
– dimensioni 1800x1000x870 mm
– comando con pulsantiera mobile
Il pantografo costituisce l’elemento di raccordo tra il banco di assemblaggio e l’imballatrice.
Dopo aver approntato i cartoni per l’imballaggio ed aver disteso dei pezzi di polistirolo alla base, si procede facendo traslare il primo pannello lavorato e successivamente abbassando il pantografo di cirda 50 mm per poter ricevere il pannello successivo.
Terminata la lavorazione dei pannelli si procede a rialzare il pantografo livellandolo con il nastro dell’imballatrice.
Si provvede, quindi, a posizionare l’ultimo strato di polistirolo ed il cartone terminale.
Il collo pannelli è pronto per l’imballaggio sull’imballatrice IPK8 con doppio film estensibile
