Quadro ELETTRONICO, per il comando di motoriduttori GFA Elektromaten (fino a 3 kW) dotati di finecorsa integrato di tipo meccanico a 6 micro (NES) o digitale (DES). Tensione di alimentazione: 1x230V/N/PE; 3x230V/PE; 3x400V/N/PE; 3x400V/PE Tensione di comando 24V AC. Involucro: Dimensioni L x A x P: 155 x 386 x 90 mm
IP65 con collegamento diretto o IP54 con presa CEE
In caso di irrigazione a pioggia costante o utilizzo all’aperto consigliamo la copertura di protezione supplementare (foglio 7.82)
Protezione da contatto mediante copertura delle parti conduttrici con dima per i fori e materiale di fissaggio. Dispositivo di comando APRI-STOP-CHIUDI
Con presa CEE e 1 m cavo cablato pronto per il collegamento, vale come dispositivo di separazione di rete (interruttore principale) in base a DIN EN 12453
Impostazioni attraverso manopola di selezione con indicatore a 7 segmenti.
Collegamento a innesto al motoriduttore, mediante cavo da 3 a 15m.
Collegamento a innesto per cavo a spirale
Spegnimento di emergenza (opzione)
Interruttore a chiave (opzione) | Impostazione delle posizioni finali e di tutte le funzioni dal quadro di comando
Impostazione rapida delle posizioni terminali alla prima messa in funzione in solo 4 passaggi successivamente
il portone può essere utilizzato subito in portoni uomo presente CHIUDI / APRI
Tipo di funzionamento selezionabile:
• portoni uomo presente CHIUDI / APRI
• portoni uomo presente CHIUDI / automatico APRI
• automatico CHIUDI / APRI con riconoscimento automatico costa di sicurezza e valutazione:
• principio apertura 1K2 con test
• principio di chiusura 8K2
• costa di sicurezza ottica (p.e. sistema Fraba) chiusura automatica a tempo di 1 – 240 secondi impostabile (attivabile / disattivabile)
• il portone dopo aver raggiunto la posizione terminale superiore o intermedia si chiude automaticamente al raggiungimento del tempo impostato
• interruzione tempo selezionabile mediante attivazione delle fotocellule
collegamento allentamento funi e porta di servizio
(innestabile) Morsetti di collegamento per interruttore a strappo o radio 1 canale programmabili:
• al comando il portone si porta nella posizione terminale APRI o CHIUDI
se durante la chiusura viene impartito un nuovo
comando, il portone inverte la marcia in APRI
o
• sequenza comandi
APRI-STOP-CHIUDI-STOP-…
Posizione intermedia (attivabile / disattivabile)
• Selezionabile liberamente in ogni posizione fra quelle terminali
• La chiusura automatica avviene anche da posizioni intermedie
Luce lampeggiante con preavviso o commutazione a
relè senza potenziale (liberamente programmabile)

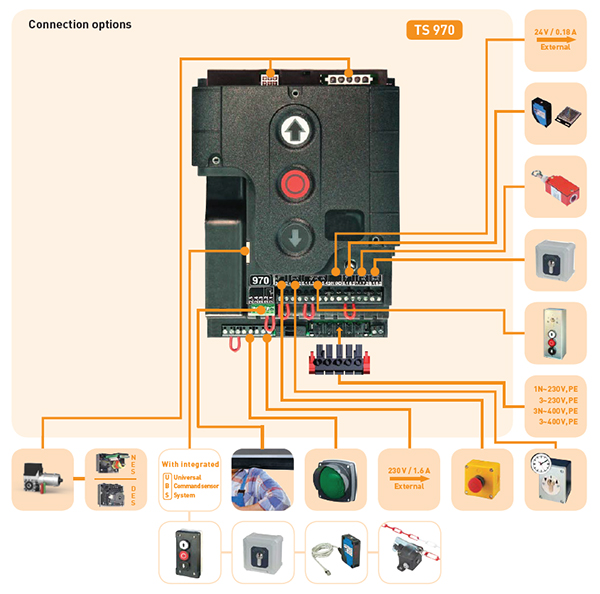

Collegamento a innesto per
• Radio
o
• modulo di collegamento UBS con 5 collegamenti a innesto per un collegamento semplice di dispositivi di comando, fotocellule ecc. L’adattamento automatico al pavimento consente la compensazione di modifiche mediante allungamento della fune o rivestimento del pavimento applicato successivamente.
Correzione percorso di regolazione automatica
La correzione del percorso di regolazione consente la compensazione di modifiche del percorso di regolazione
p.e. a causa di influsso della temperatura
Indicatore di stato e informazioni
Controllo modifica programma
Contatore cicli (non modificabile)
Contatore cicli di manutenzione
• Possibilità di impostazione di 1.000 – 99.000 cicli
• Dopo aver raggiunto il numero di cicli di
manutenzione a scelta visualizzazione o commutazione a funzionamento uomo presente
Controllo bloccaggio
il fine corsa digitale DES riconosce il blocco di un
portone e interrompe la commutazione Controllo forze in direzione CHIUDI
• per portoni con compensazione del peso, riconosce modifiche immediate della compensazione del peso
• autoapprendimento, pertanto nessuna attivazione
del controllo forze attraverso modifica della tensione delle molle
• impostabili due livelli di sensibilità
Convertitore diretto riconoscimento (FU)
• riconoscimento automatico del motoriduttore con convertitore diretto (FU)
• impostazione in continuo del numero di giri del momento di forza
• avvio e arresto dolce mediante adeguamento
automatico delle rampe di accelerazione e frenata
• Modifica delle rampe di accelerazione e frenata
possibile in tre livelli |
