Quadro ELETTRONICO, per il comando di motoriduttori GFA Elektromaten (fino a 3 kW) dotati di finecorsa integrato di tipo digitale (DES). Tensione di alimentazione: 1x230V/N/PE; 3x230V/PE; 3x400V/N/PE; 3x400V/PE Tensione di comando 24V AC. Involucro: Dimensioni L x A x P: 190 x 300 x 115 mm
IP65 con collegamento diretto o IP54 con presa CEE
In caso di irrigazione a pioggia costante o utilizzo all’aperto consigliamo la copertura di protezione supplementare (foglio 7.82)
Protezione da contatto mediante copertura delle parti conduttrici con dima per i fori e materiale di fissaggio. Dispositivo di comando APRI-STOP-CHIUDI
Con presa CEE e 1 m cavo cablato pronto per il collegamento, vale come dispositivo di separazione di rete (interruttore principale) in base a DIN EN 12453
Impostazioni attraverso manopola di selezione con indicatore a 7 segmenti.
Collegamento a innesto al motoriduttore, mediante cavo da 3 a 15m.
Collegamento a innesto per cavo a spirale
Spegnimento di emergenza (opzione)
Interruttore a chiave (opzione) Interruttore a jack (opzione) | Impostazione delle posizioni finali e di tutte le funzioni dal quadro di comando.
Impostazione rapida delle posizioni terminali alla prima messa in funzione in solo 4 passaggi successivamente il portone può essere utilizzato subito in portoni uomo presente CHIUDI / APRI
Tipo di funzionamento selezionabile:
• portoni uomo presente CHIUDI / APRI
• portoni uomo presente CHIUDI / automatico APRI
• automatico CHIUDI / APRI con autoapprendimento costa di sicurezza e valutazione:
• principio apertura 1K2 con test
• principio di chiusura 8K2
• costa di sicurezza ottica (p.e. sistema Fraba)
Valutazione sicurezza rientro selezionabile:
• principio apertura-chiusura con valutazione resistenza
• sistemi ottici
• fotocellule di sicurezza
Chiusura automatica a tempo di 1 – 240 secondi impostabile (attivabile / disattivabile)
• il portone dopo aver raggiunto la posizione terminale superiore o intermedia si chiude automaticamente al raggiungimento del tempo impostato
• interruzione tempo selezionabile mediante attivazione delle fotocellule
Collegamento allentamento funi e porta a slittamento (innestabile)
Morsetti di collegamento per interruttore a strappo e radio a 1 o 2 canali programmabili:
• al comando il portone si porta nella posizione terminale APRI o CHIUDI se durante la chiusura viene impartito un nuovo comando, il portone inverte la marcia in APRI
o
• sequenza comandi APRI-STOP-CHIUDI-STOP-… Posizione intermedia (attivabile / disattivabile)
• Selezionabile liberamente in ogni posizione fra quelle terminali
• La chiusura automatica avviene anche da posizioni intermedie 2 commutazioni a relè senza potenziale
(liberamente programmabili)

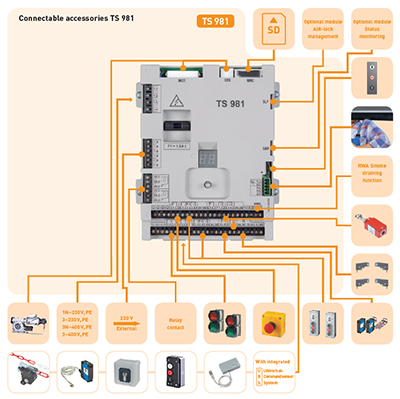

Possibilità di collegamento di due dispositivi di comando esterni
Comando senso unico o contrario
Funzione semaforo impostabile: lampeggiante o fisso con preavviso di 0 – 40 sec., precedenza entrata o uscita
Funzionamento in tunnel chiusura semplice di due comandi tramite connessione a innesto (modulo sep.)
Uscite segnalazione (8 uscite, annunci di posizioni
e disturbi, modulo sep.)
Modulo di collegamento UBS integrato
5 collegamenti a innesto per il collegamento
semplice di dispositivi di comando, fotocellule, radio ecc. (accessori UBS foglio 7.77)
Scheda di memoria mediante utilizzo di schede Compact-Flash è possibile eseguire un aggiornamento del software semplice o una riprogrammazione per software speciali Adattamento automatico al pavimento consente la compensazione di modifiche mediante allungamento della fune o rivestimento del pavimento applicato successivamente.
Correzione percorso di regolazione automatica
La correzione del percorso di regolazione consente la compensazione di modifiche del percorso di regolazione
p.e. a causa di influsso della temperatura
Comando RWA (eliminazione fumo-calore) per il collegamento dell’impianto di allarme incendio con apertura forzata dell’impianto portone
Indicatore di stato e informazioni
Controllo modifica programma
Contatore cicli (non modificabile)
Contatore cicli di manutenzione
• Possibilità di impostazione di 1.000 – 99.000 cicli
• Dopo aver raggiunto il numero di cicli di manutenzione a scelta visualizzazione o commutazione a funzionamento uomo presente
Controllo bloccaggio il fine corsa digitale DES riconosce il blocco di un portone e interrompe la commutazione Controllo forze in direzione CHIUDI
• per portoni con compensazione del peso, riconosce modifiche immediate della compensazione del peso
• autoapprendimento, pertanto nessuna attivazione
del controllo forze attraverso modifica della tensione delle molle
• impostabili due livelli di sensibilità
Convertitore diretto riconoscimento (DU)
• riconoscimento automatico di ELEKTROMATEN con convertitore diretto (DU)
• impostazione in continuo del numero di giri del momento di forza
• avvio e arresto dolce mediante adeguamento automatico delle rampe di accelerazione e frenata
• modifica delle rampe di accelerazione e frenata
possibile in tre livelli |
