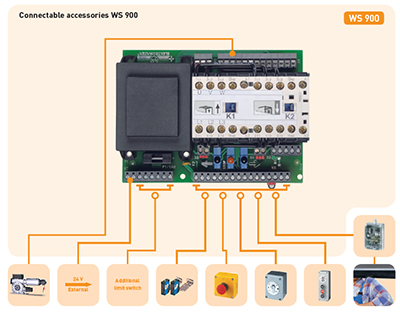

Quadro ELETTROMECCANICO, per il comando di motoriduttori GFA Elektromaten (fino a 3 kW) dotati di finecorsa integrato di tipo meccanico a 6 micro (NES). Tensione di alimentazione: 1x230V/N/PE; 3x230V/PE; 3x400V/N/PE; 3x400V/PE Tensione di comando 24V AC, 1,2 A Disponibile nella versione standard a 2 teleruttori (optional 3 teleruttori) Involucro : Dimensioni L x A x P: 145 x 101 x 209 mm – Tipo protezione IP54 Contattore di inversione con blocco meccanico, relé principale supplementare opzionale
Sensore ingresso APRI / CHIUDI /STOP
Cavo a innesto verso sul motoriduttore
Protezione del circuito di alimentazione comando mediante protezione Poly-Switch
Opzionalmente con presa CEE e 1 m cavo cablato pronto per il collegamento, vale come dispositivo di separazione di rete (interruttore principale) in base a DIN EN 12453 | Tipi di comando:
• portoni uomo presente CHIUDI / APRI
• portoni uomo presente CHIUDI / autoeccitazione APRI
• autoeccitazione CHIUDI / APRI attraverso
possibilità di collegamento di dispositivi di
protezione esterni
Collegamento allentamento funi e porta di servizio
Diverse possibilità di collegamento p.d. del dispositivo di comando, dell’interruttore di spegnimento d’emergenza, radio ecc. |
